Sistema de recuperação de calor residual do secador de folheado Shine: uma inovação revolucionária em eficiência energética e redução de custos.

No competitivo mundo do processamento de madeira, onde os custos energéticos e as regulamentações ambientais são mais rigorosos do que nunca, a inovação deixou de ser um luxo e passou a ser uma necessidade. Uma empresa que encarou este desafio de frente é aMáquinas de brilho, um fabricante líder de soluções para a secagem de madeira. O seu mais recente avanço — oSistema integrado de recuperação de calor residual do secador de lâminas Shine—está a chamar a atenção nos setores da madeira, contraplacado e madeira engenheirada.

Enquanto muitos secadores no mercado dependem exclusivamente da combustão de biomassa ou de combustíveis fósseis, a Shine foi mais longe. Além do seu próprio queimador de biomassa de alta eficiência, o Secador de Lâminas Shine vem agora de fábrica com umsistema de reciclagem térmica de circuito fechadoque capta, filtra e reutiliza o calor residual do próprio processo de secagem da lâmina de madeira. O resultado? Custos operacionais drasticamente reduzidos, menores emissões de carbono e um retorno mais rápido do investimento para os fabricantes de todo o mundo.

Este artigo explora a tecnologia por detrás do sistema de recuperação de calor da Shine, o seu impacto económico e ambiental, os dados de desempenho no mundo real e porque é que os especialistas do setor o consideram "a inovação mais sensata na secagem de lâminas de madeira numa década".

1. O Elevado Custo da Secagem: Um Problema Persistente na Indústria

A secagem de lâminas verdes — recém-descascadas de troncos — é uma das etapas de maior intensidade energética na produção de painéis de madeira. As lâminas entram tipicamente no secador com um teor de humidade de 80–120% (base seca) e devem sair com 8–12% para a colagem e prensagem. Para conseguir esta redução são necessárias enormes quantidades de calor, tradicionalmente fornecidas por:

• Caldeiras de biomassa (queima de casca de árvore, serradura ou aparas de madeira)

• queimadores a gás natural ou propano

• Sistemas de óleo térmico ou vapor

Nos secadores de lâminas de madeira convencionais, grande parte deste calor — geralmente 40% a 60% — é simplesmente dissipado para a atmosfera como ar quente e húmido. Isto não só é um desperdício, como também aumenta a pegada de carbono da instalação e o seu orçamento operacional.

“Durante anos, a indústria aceitou que o calor de secagem era de utilização única”, dizMarcos Hanford, um engenheiro de processos sénior com 25 anos de experiência em produtos de madeira. “Queima-se combustível, aquece-se o ar, seca-se a lâmina de madeira e liberta-se o ar húmido e quente através de uma chaminé. Ninguém tentou seriamente recuperar esse calor por causa dos desafios — corrosão, incrustações de resinas da madeira e baixas diferenças de temperatura.”

A Shine Machinery provou que estes desafios podem ser superados.

2. O Secador de Folheados Shine: Concebido para a Eficiência desde a Base

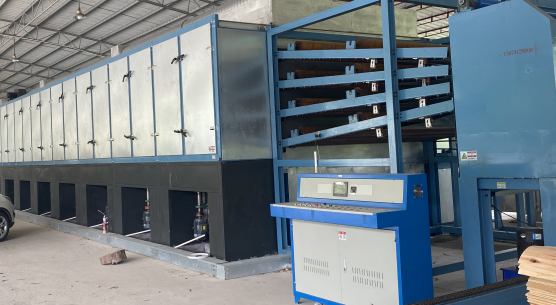

Antes de examinar o sistema de recuperação de calor, é importante compreender a plataforma básica. O secador de lâminas Shine é umSecador de impacto de jato multizonaConcebido para linhas de produção de alta capacidade (normalmente de 20.000 a 80.000 m³/ano). Os principais recursos incluem:

• Projeto modular (comprimentos de 8 a 40 metros)

• Componentes internos em aço inoxidávelpara resistência à corrosão

• Ventiladores de velocidade variávelpara um controlo preciso do fluxo de ar

• Automação baseada em PLCcom monitorização remota

Ao contrário das soluções de retrofit, o sistema de recuperação de calor da Shine étotalmente integradoincorporado no projeto original da secadora. Isto significa que cada conduta, ventilador e permutador de calor é dimensionado e posicionado para maximizar a recuperação sem comprometer a uniformidade ou a velocidade de secagem.

2.1 Fundação do Queimador de Biomassa

A principal fonte de calor do secador é o próprio sistema de aquecimento da Shine.queimador de biomassa, que pode funcionar com resíduos de madeira com um teor de humidade até 45%. O queimador alimenta o ar aquecido nas múltiplas zonas do secador a temperaturas que variam entre 160°C e 220°C (320°F a 428°F), dependendo da espessura e da espécie da lâmina de madeira.

Só isso é mais eficiente do que o gás ou o petróleo, mas a Shine não se ficou por aqui. A equipa de engenharia percebeu que mesmo depois de o ar quente passar através do folheado e ficar saturado com humidade, ainda carrega consigo calor sensível e latente—tipicamente entre 90°C e 120°C (194°F–248°F) nos gases de escape.

Captar esse calor é a essência do sistema Shine.

3. Como funciona o sistema de recuperação de calor Shine

O sistema de recuperação de calor residual do secador de lâminas Shine é umrede de permutadores de calor indiretos recuperativosConsiste em quatro etapas principais:

Etapa 1: Recolha e Filtragem de Gases de Escape

O ar quente e húmido da zona final da máquina de secar é aspirado através de umfiltro multiciclonePara remover o pó de madeira, partículas de resina e fragmentos de fibra. Esta etapa é crucial, uma vez que os gases de escape não filtrados obstruiriam rapidamente as superfícies do permutador de calor.

Estágio 2: Permutador de calor primário (ar-ar)

Os gases de escape filtrados passam por umpermutador de calor de fluxo cruzado ou de tubo aletado, onde transfere calor para o ar fresco ambiente que entra. Este ar fresco pré-aquecido é então enviado para a entrada de ar de combustão do queimador de biomassa, reduzindo o combustível necessário para atingir as temperaturas de secagem desejadas.

Os dados de desempenho dos testes internos da Shine mostram que este pré-aquecimento, por si só, reduz o consumo de biomassa em12–18%.

Estágio 3: Permutador de calor secundário (ar-água ou ar-óleo térmico)

Para instalações com exigências adicionais de calor (por exemplo, pré-aquecimento das lâminas de madeira, aquecimento do edifício ou água quente para a preparação da cola), a Shine oferece uma opção...circuito de recuperação acoplado a líquidoAqui, o ar de escape (ainda a 60–80 °C após o primeiro permutador) aquece água ou óleo térmico, que podem ser armazenados em tanques isolados para utilização posterior.

Esta recuperação secundária pode capturar uma quantidade adicional20–25% do conteúdo energético original do escape.

Passo 4: Lógica de Controlo de Recirculação

Um sistema de amortecimento inteligente, controlado pelo PLC (Programmable Logic Controller) do secador, decide a quantidade de ar de exaustão que é recirculada em comparação com a quantidade de ar expelido. Durante o arranque a frio ou na secagem de lâminas finas (que requerem menos remoção de humidade), é recirculado mais calor. Em cargas com humidade elevada, o sistema prioriza a entrada de ar fresco para manter a velocidade de secagem.

Este equilíbrio dinâmico garante que a recuperação de calor nunca interfere com a qualidade do produto.

“Não se trata apenas de instalar um permutador de calor na chaminé de exaustão”, explica Dennis, engenheiro-chefe da Shine Machinery. “Tivemos de modelar o fluxo de ar, a saturação de humidade e os riscos de condensação da resina. O resultado é um sistema que recupera o calor sem provocar corrosão, crescimento de bolor ou secagem irregular”.

4.º Quantificando as Economias: Dados de Desempenho no Mundo Real

Para validar o sistema, a Shine realizou testes de seis meses numa fábrica de contraplacado em Guangxi, na China, que produz lâminas de eucalipto de 3,2 mm. O secador utilizado foi um modelo Shine de 24 metros com um pacote completo de recuperação de calor.

*Nota: Os custos baseiam-se no preço local da biomassa de 60 dólares/tonelada (aproximadamente 2,8 toneladas por m³ de lâmina de madeira). *

O responsável da fábrica, Dennis, relatou: “Esperávamos alguma poupança, mas não uma redução de 30% no consumo de combustível. A maior surpresa foi a estabilidade da qualidade da secagem — mesmo com recirculação, a variação de humidade na lâmina de madeira manteve-se abaixo dos ±0,8%.”

Para uma fábrica de média dimensão que produz 50.000 m³ de lâminas de madeira por ano, a poupança anual de combustível excedeUS$ 120.000Considerando os preços globais actuais da biomassa, e incluindo a redução da manutenção (gases de escape mais limpos significam menos corrosão na chaminé) e os potenciais créditos de carbono, o benefício total poderá ascender a 180.000 a 220.000 dólares por ano.

5. Impacto Ambiental: Reduzir as emissões de CO₂ sem comprometer a qualidade

A indústria de produtos de madeira enfrenta uma pressão crescente tanto por parte das entidades reguladoras como dos clientes finais (como marcas de mobiliário e construtores) para reduzir o carbono incorporado. O sistema de recuperação de calor Shine visa satisfazer diretamente esta necessidade.

Tomando como exemplo a fábrica de Guangxi:

• Redução de CO₂ a partir da biomassa poupada:114 toneladas/ano (considerando 1,5 kg de CO₂ por kg de biomassa seca, biogénica, mas que ainda emite gases com efeito de estufa quando queimada)

• Evitar a utilização de combustíveis fósseis como meio de alimentação alternativa:18.000 litros de gasóleo equivalente (não utilizado porque a recuperação mantém a temperatura)

• Redução total de emissões:Aproximadamente 156 toneladas de CO₂e por ano para uma única linha de secador.

Ao longo de uma vida útil de 10 anos de um secador, isto representa mais de1.500 toneladas de CO₂evitado—o equivalente a retirar 325 automóveis de passageiros das ruas durante um ano.

Além disso, como o sistema recupera o calor latente (a energia que era anteriormente desperdiçada como vapor de água), a eficiência térmica global do secador ultrapassa os 80%. Poucos secadores de lâminas de madeira disponíveis no mercado atingem atualmente uma eficiência superior a 65%.

A Shine submeteu também o sistema a verificação sob a égide deISO 14064(contabilização de gases com efeito de estufa) e está a procurarENERGY STARCertificação para equipamentos de secagem industrial.

6.º Superar os Obstáculos Técnicos: Resina, Humidade e Manutenção

Pode-se perguntar: se a recuperação de calor é tão benéfica, porque é que não foi amplamente adotada antes? A resposta reside em três problemas persistentes que a Shine contornou com a sua engenharia.

Problema 1: Condensação e incrustação da resina

As resinas da madeira vaporizam a temperaturas de secagem e condensam em superfícies mais frias. Num permutador de calor, isto cria uma camada pegajosa e inflamável que reduz a transferência de calor e pode causar incêndios.

A solução da Shine:O permutador de calor primário é feito deTubos lisos de aço inoxidável com revestimento hidrófiloe um automatizadomecanismo de batida pneumáticoVibra os tubos periodicamente para desalojar os depósitos. Além disso, o gás de escape nunca é arrefecido abaixo dos 55°C, temperatura acima do ponto de orvalho da maioria das resinas de madeira (tipicamente entre 40 e 50°C).

Problema 2: Corrosão por ácidos orgânicos

O ácido acético e o ácido fórmico, libertados pela decomposição da hemicelulose, podem atacar o aço ao carbono comum.

A solução da Shine:Todas as superfícies molhadas no circuito de recuperação de calor sãoaço inoxidável 316L ou liga de cobre-níquel, que resistem à corrosão ácida. O sistema inclui também umdreno de condensadoPara remover o líquido ácido antes que este se acumule.

Problema 3: Queda de Pressão e Energia do Ventilador

A adição de permutadores de calor aumenta a resistência ao fluxo de ar, exigindo ventiladores mais potentes.

A solução da Shine:A otimização por dinâmica de fluidos computacional (CFD) reduziu a queda de pressão para apenas 180 Pa (menos de 5% da pressão total do sistema). O aumento da potência dos ventiladores é de apenas 4%, amplamente compensado pela poupança térmica.

“Os nossos concorrentes tentaram a recuperação de calor e desistiram devido à incrustação”, observa.Hanford“A Shine não desistiu. Desenharam o produto a pensar nas condições reais de secagem da madeira, e não nas condições ideais de laboratório.”

7. Análise Económica para os Proprietários de Centrais: ROI e Custo Total de Propriedade

Para uma fábrica típica de contraplacado ou LVL, a compra de um novo secador de lâminas com recuperação de calor integrada tem um custo inicial mais elevado do que um secador convencional — normalmente 15 a 20% mais. No entanto, a Shine estruturou a oferta para tornar a decisão financeiramente vantajosa.

Pressupostos do cenário base (mercado de 2026):

• Secador Shine com queimador de biomassa + recuperação de calor: 680.000 dólares (24 m de comprimento, instalado)

• Secador convencional (capacidade comparável, sem recuperação): 560.000 dólares

• Consumo anual de biomassa (convencional): 2.500 toneladas a 70 dólares/tonelada = 175.000 dólares

• Consumo anual de biomassa (Shine com recuperação): 1.750 toneladas = 122.500 dólares

• Poupança anual apenas em combustível: 52.500 dólares

• Economias adicionais: redução da manutenção da chaminé (8.000 dólares/ano), menos ciclos do queimador (5.000 dólares/ano)

Poupança anual líquida:Aproximadamente 65.500 dólares

Período de retorno do investimento do prémio de 120.000 dólares: 1,85 anos

Ao longo de uma vida útil de 10 anos, o benefício total (incluindo o valor residual) excedeUS$ 500.000em valor presente líquido (VPL) a uma taxa de desconto de 10%.

Para fábricas que também utilizam o circuito secundário de água quente para pré-aquecimento ou aquecimento de ambientes, o período de retorno do investimento pode ser inferior a...12 meses.

A Shine oferece pacotes de financiamento egarantias de desempenho—se o sistema de recuperação de calor não conseguir atingir pelo menos 25% de redução de biomassa no primeiro ano, a Shine reembolsará o custo dos componentes de recuperação.

8.º Estudo de Caso: Fujian Veneer Products Co., Ltd.

Para melhor ilustrar os resultados no mundo real, considere:Produtos de folheado de Fujian, um fabricante de média dimensão de contraplacado de choupo para embalagens. No final de 2024, substituíram um secador a jato a gás com 15 anos por um modelo Shine SH-VD-28 (28 metros de comprimento, recuperação total de calor).

Antes (secadora a gás antiga):

• Consumo de gás natural: 28 m³/m³ de revestimento

• Custo anual com gás: 210.000 dólares

• Temperatura de escape: 155°C

• Tempo de inatividade frequente para limpeza (acumulação de resina)

Após (Secador de brilho com recuperação):

• Consumo de biomassa: 32 kg/m³ de lâminas de madeira (utilizando resíduos da própria serração)

• Custo anual da biomassa: 42.000 dólares (principalmente preços de transferência interna)

• Temperatura dos gases de escape: 62°C

• Tempo de inatividade reduzido em 70%

Economias resultantes:168.000 dólares por ano só em energia. A nova máquina de secar pagou-se em...14 meses.

Responsável de fábricaChen LihuaComentários: “Estávamos céticos quanto à recuperação de calor porque um consultor nos disse que não funcionaria com resina de choupo. Mas o sistema de revestimento e vedação da Shine manteve o permutador de calor limpo durante mais de um ano. Agora estamos a instalar um segundo secador da Shine”.

9. Comparação com Outras Tecnologias de Secagem

Como é que a abordagem da Shine se compara com as alternativas?

O sistema Shine também ofereceemissões mais baixas(sem CO₂ fóssil) eflexibilidade de combustível—o queimador de biomassa pode aceitar até 15% de materiais não lenhosos (por exemplo, cascas de nozes, resíduos agrícolas) sem necessidade de modificação.

10. Desenvolvimentos Futuros e Implicações para a Indústria

A Shine Machinery não está a acomodar-se com o sucesso. A equipa de I&D da empresa está a testar duas melhorias:

1. Armazenamento de material de mudança de fase (PCM)– Utilizar sais ou parafina para armazenar o calor recuperado durante períodos de baixa procura e libertá-lo durante o arranque ou em situações de elevada humidade. Isto poderia aumentar a eficiência global para mais de 90%.

2. controlo preditivo de aprendizagem de máquina– Um módulo de IA que aprende a curva de secagem de cada espécie de madeira e ajusta as taxas de recirculação em tempo real, otimizando ainda mais a utilização de combustível.

Caso estas medidas sejam bem-sucedidas, Shine estima uma redução adicional de 10 a 15% no consumo de biomassa até 2028.

Impacto mais alargado na indústria

A adoção da recuperação de calor na secagem de lâminas de madeira pode ter efeitos em cadeia em todo o setor dos produtos de madeira:

• Redução das barreiras de entrada para pequenas fábricas– A redução dos custos operacionais torna a produção de contraplacado viável em regiões com biomassa dispendiosa.

• Geração de créditos de carbono– As reduções de emissões comprovadas poderiam ser vendidas em mercados voluntários (por exemplo, Verra, Gold Standard).

• Ventos favoráveis ​​regulamentares– A Diretiva Emissões Industriais revista da UE e leis semelhantes na América do Norte favorecem as melhores técnicas disponíveis (BAT) para a recuperação de energia.

A Shine já registou patentes para o design de recuperação de calor na China, nos EUA, na Alemanha e no Brasil — mercados-chave para a produção de lâminas de madeira.

11. Conclusão: Um investimento inteligente para um futuro sustentável

O secador de pás Shine com recuperação de calor residual integrada representa uma convergência rara:Menor custo, maior eficiência e reduzido impacto ambiental.Num setor em que as margens de lucro são frequentemente mínimas, uma redução de 30% no consumo de combustível não é uma melhoria incremental — é transformadora.

Ao desenvolver soluções para os problemas históricos de incrustação de resina, corrosão e queda de pressão, a Shine tornou a recuperação de calor prática, fiável e rentável. Para os proprietários de fábricas que ainda utilizam secadores convencionais, a questão já não é "Podemos suportar a atualização?", mas sim "Podemos dar-nos ao luxo de não a atualizar?".

Com a crescente procura global de produtos de madeira — impulsionada pela construção sustentável, materiais de base biológica e embalagens — a pressão para produzir mais com menos energia só tende a aumentar. A Shine Machinery posicionou-se na vanguarda desta transição, comprovando que a secagem industrial pode ser tanto de alto desempenho como inteligente em termos de recursos.

Para mais informaçõesPara uma análise personalizada de poupança de energia, visite o site oficial da Shine Machinery ou contacte a equipa de engenharia.
